液壓?jiǎn)㈤]機閘門
前進水工廠家成套研發出售液壓?jiǎn)㈤]機閘門等水利水電工程設備。
前進水工機械廠是一家專門從事液壓式啟閉機開發研制與生產的廠家，專注液壓式啟閉機閘門的研發數十年，不斷開發出新型產品，受到新老客戶的廣泛贊譽，你的需求就是我們努力的方向，歡迎來電洽談：13833933870 18903298985 郎經理
液壓?jiǎn)㈤]機閘門工作過程
1、開啟閘門：
二臺電機得電，空載啟動油泵電機延時5s后，YV1通電，系統調定壓力為19MPa，壓力油進入有桿腔，開啟閘門，油缸無桿腔油經單向閥回到油箱。
2、關閉閘門：
二臺電機得電，空載油泵電機組，延時6s后，相應電磁鐵通電，開啟液控單向閥的壓力調為8MPa，壓力油打開液控單向閥，左、右油缸有桿腔中油返回到無桿腔，不夠油可由油箱供給，閘門自重關閉，必要時可在油缸無桿腔加1MPa的壓力，保證閘門能正常關閉。
3、閘門同步控制。
在閘門啟閉過程中，閘門開度和行糾編裝置全程連續檢測2根油缸的行程偏差，當偏差值≥10mm時，相應電磁鐵通電，自動調整相應油缸有桿腔的進、出油量，使閘門達到同步運行，當行程偏差值超過設定值10mm時，液壓系統自動停機并發出報警信號。
4、閘門定位控制：
當閘門在開啟懸掛時，由于液壓系統的泄漏，下滑200mm時，液壓?jiǎn)㈤]機能自動將閘門提升到原懸掛位置；如下滑200mm液壓?jiǎn)㈤]機未能啟動，當閘門繼續下滑至300mm時，液壓?jiǎn)㈤]機可以自動接通油泵另一組備用電機電源，將閘門提升到原懸掛位置，同時發出聲光報警信號。
5、系統壓力控制：
當PK3發訊時，系統壓力過高，停泵，聲光報警。
當PK1發訊時，表明油泵壓力過低，聲光報警，停泵檢修。
當PK2發訊時，表明油泵壓力過低，聲光報警，停泵檢修。
當PK4發訊時，無桿腔壓力過高，聲光報警。
6、閘門自動復位，油缸下腔超過保護。
油缸旁路閥組中液壓鎖確保閘門在任意位置鎖定，當閘門在開啟懸掛中，當液壓系統內泄漏，下滑200mm時，液壓?jiǎn)㈤]機自動將閘門提升至原來懸掛位置；如果下滑200mm時，液壓?jiǎn)㈤]機未能啟動，閘門繼續下滑至300mm時，液壓?jiǎn)㈤]機自動切換至備用泵，使閘門復位，并發出聲光報警信號。當系統壓力異常，缸旁溢流閥對缸起溢流保護作用。
7、濾油器堵塞報警：
當SP發訊時，說明回油濾油器已堵塞，聲光報警，提醒清洗或更換濾器。
8、油箱液位控制：
當油液到達高位時，液位傳感器高位發訊報警。
當油液到達低位時，液位傳感器低位發訊報警。
9、油箱溫度控制：
TS3發訊：油液溫度過低，接通加熱器；
TS4發訊：油液溫度高，斷開加熱器；
TS2發訊：溫度過高發訊報警；
TS1發訊：溫度過低發訊報警。

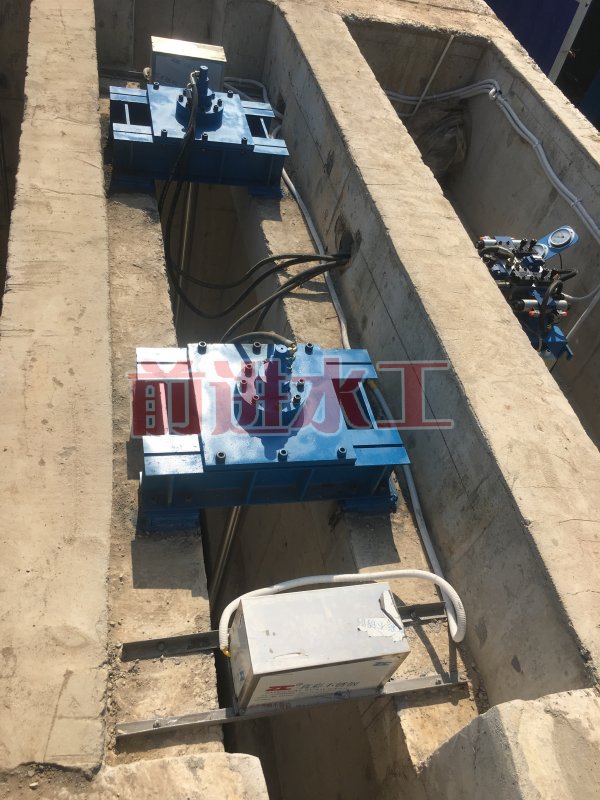

![液壓?jiǎn)㈤]機閘門](/ewebeditor100/UploadFile/20199410236192.jpg)
